پروڈکٹ کا جائزہ

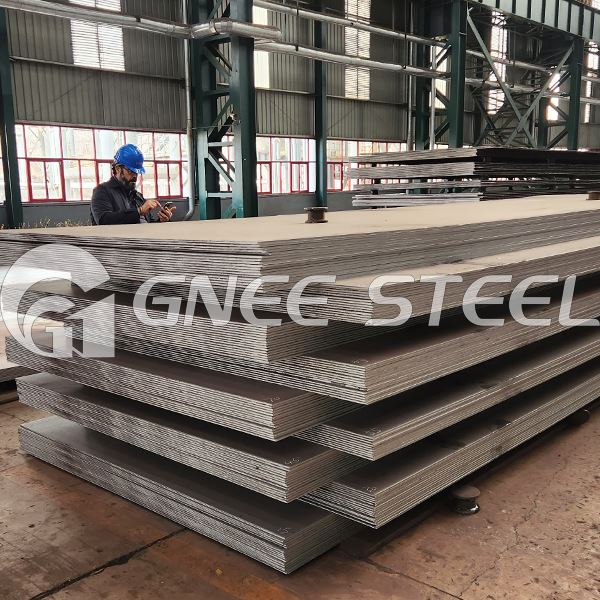

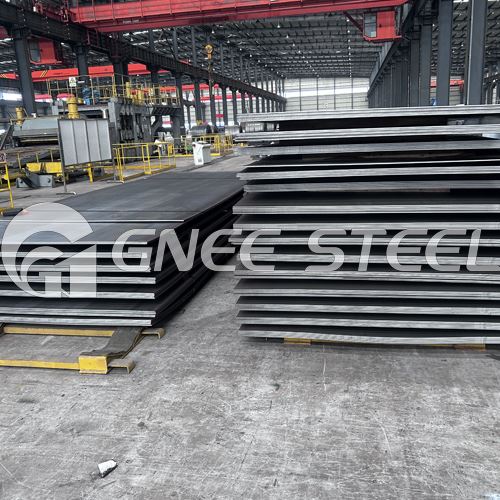

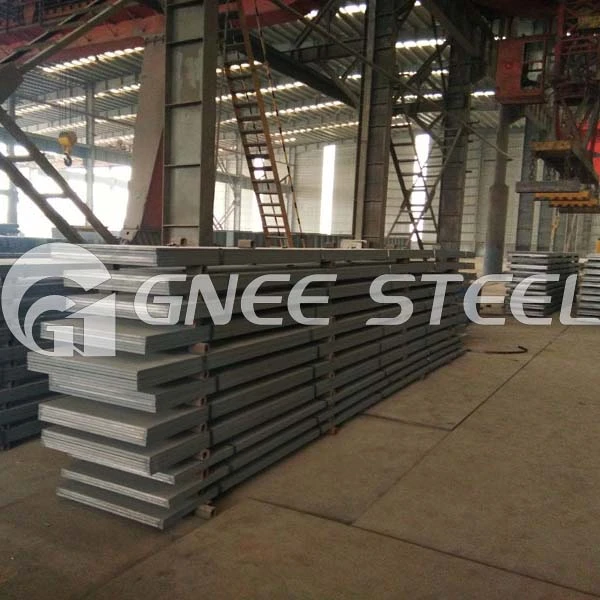

ASTM A515 گریڈ 60، گریڈ 65 اور گریڈ 70 اسٹیل پلیٹ ایک کاربن اسٹیل پریشر برتن پلیٹ ہے جو ASTM A515 / ASME SA515 معیارات کے مطابق درمیانی اور بلند درجہ حرارت کی خدمت کے لیے تیار کی گئی ہے۔ یہ بوائلرز، پریشر ویسلز، ہیٹ ایکسچینجرز، اور صنعتی عمل کے آلات کے لیے قابل اعتماد طاقت، ویلڈیبلٹی، اور جہتی استحکام فراہم کرتا ہے۔
تکنیکی وضاحتیں
|
آئٹم |
تفصیلات |
|
پروڈکٹ گریڈ |
ASTM A515 گریڈ 60/گریڈ 65/گریڈ 70 |
|
معیاری |
ASTM A515 / ASME SA515 |
|
موٹائی |
6–300 ملی میٹر |
|
چوڑائی |
1,000–4,000 ملی میٹر |
|
لمبائی |
3,000–18,000 ملی میٹر |
|
ترسیل کی حالت |
جیسا کہ رولڈ (AR)، نارملائزڈ (N)، نارملائزڈ رولڈ (NR) درخواست پر |
|
کنارے کی قسم |
مل ایج (ME)، تراشے ہوئے کنارے (TE) |
|
سطح کی حالت |
ہاٹ رولڈ، شاٹ بلاسٹڈ اور درخواست پر پینٹ کیا گیا۔ |
کیمیائی ساخت
|
ASTM A515 پریشر ویسل پلیٹس |
||||
|
عنصر |
Gr. 60 |
Gr. 65 |
Gr. 70 |
|
|
C |
t 1" سے کم یا مساوی |
0.24 |
0.28 |
0.31 |
|
1"< t ≤2" |
0.27 |
0.31 |
0.33 |
|
|
2"< t ≤4" |
0.29 |
0.33 |
0.35 |
|
|
4"< t ≤8" |
0.31 |
0.33 |
0.35 |
|
|
t>8" |
0.31 |
0.33 |
0.35 |
|
|
Mn |
*H.A. |
0.90 |
0.90 |
1.20 |
|
*P.A. |
0.98 |
0.98 |
1.30 |
|
|
P |
زیادہ سے زیادہ |
0.025 |
0.025 |
0.025 |
|
S |
زیادہ سے زیادہ |
0.025 |
0.025 |
0.025 |
|
سی |
*H.A. |
0.15–0.40 |
0.15–0.40 |
0.15–0.40 |
|
*P.A. |
0.13–0.45 |
0.13–0.45 |
0.13–0.45 |
|
مکینیکل پراپرٹیز
|
ASTM A515 |
*T.S. |
*Y.S. |
*EL. 8" |
*EL. 2" |
|
گریڈ 60 |
415–550 |
220 سے بڑا یا اس کے برابر |
21 |
25 |
|
گریڈ 65 |
450–585 |
240 سے بڑا یا اس کے برابر |
19 |
23 |
|
گریڈ 70 |
485–620 |
260 سے بڑا یا اس کے برابر |
17 |
21 |
عام ایپلی کیشنز
- بھاپ بوائلر
- دباؤ والے برتن
- ہیٹ ایکسچینجرز
- پریشر اسٹوریج ٹینک
- پیٹرو کیمیکل ری ایکٹر
- صنعتی عمل کا سامان
پروسیسنگ سروسز
CNC شعلہ کاٹنے- بڑے دباؤ والے برتن کے اجزاء کے لیے درست کٹنگ۔
پلازما کٹنگ- صاف کناروں والی درمیانی- موٹائی والی پلیٹوں کے لیے موزوں۔
لیزر کٹنگ- اعلی-پتلی پلیٹ سیکشنز کے لیے درستگی کا عمل۔
بیولنگ- فیبریکیشن ڈرائنگ کے مطابق ویلڈنگ کے کنارے کی تیاری۔
ڈرلنگ- فلینج اور ساختی کنکشن کے لیے ہول مشیننگ۔
گھسائی کرنے والی اور مشینی- اہم جہتوں کی درستگی کی مشیننگ۔
پلیٹ لیولنگ- من گھڑت ہونے سے پہلے چپٹا پن بہتر کرتا ہے۔
شاٹ بلاسٹنگ اور پرائمر پینٹنگ- نقل و حمل کے دوران سنکنرن سے بچاؤ کے لیے سطح کی تیاری۔
کوالٹی اشورینس
معائنہ کا عمل
- خام مال کی کیمیائی ساخت کی تصدیق
- اسٹیل بنانے کے عمل کا پتہ لگانے کا معائنہ
- پلیٹ کے طول و عرض کا معائنہ
- موٹائی رواداری کی پیمائش
- سطح کی خرابی کا معائنہ
- تناؤ کی طاقت کی جانچ
- پیداوار کی طاقت کی جانچ
- لمبائی کی جانچ
- امپیکٹ ٹیسٹنگ (جب بیان کیا جائے)
- الٹراسونک ٹیسٹنگ (UT)
- سختی کی جانچ (درخواست پر)
- شپمنٹ سے پہلے مل ٹیسٹ سرٹیفکیٹ (MTC) کی تصدیق
سرٹیفیکیشنز
|
سرٹیفیکیشن |
مطلب |
|
آئی ایس او 9001:2000 |
کوالٹی مینجمنٹ سسٹم |
|
ISO 14001:2004 |
ماحولیاتی انتظام کے نظام |
|
EN 10204 3.1 |
مینوفیکچرر کے ذریعہ جاری کردہ مواد کے معائنہ کا سرٹیفکیٹ |
|
EN 10204 3.2 |
فریق ثالث-کی گواہی کا معائنہ سرٹیفکیٹ |
|
PED 2014/68/EU |
یورپی منڈی کے لیے پریشر آلات کی ہدایت کی تعمیل |
|
ASTM A515 / ASME SA515 |
پریشر برتن پلیٹ مینوفیکچرنگ کا معیار |
پیکیجنگ اور شپنگ
برآمد پیکنگ- سٹیل کی پلیٹیں سٹیل کے پٹے کے ساتھ بنڈل اور ہیٹ نمبر اور تفصیلات کے لیبل کے ساتھ نشان زد۔
مورچا تحفظ- ننگی سطح، اینٹی-زنگ کا تیل، یا شاپ پرائمر کوٹنگ درخواست پر دستیاب ہے۔

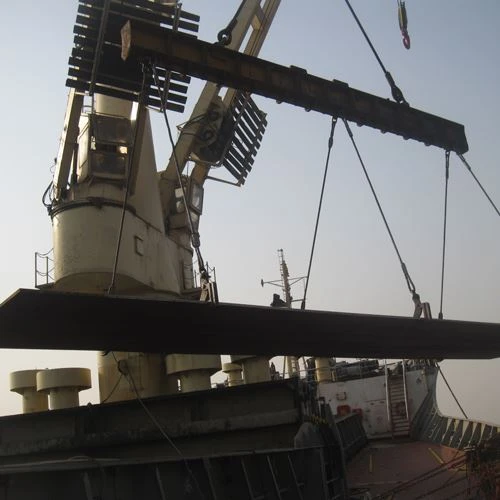

لوڈنگ کا طریقہ- کنارے کو پہنچنے والے نقصان کو روکنے کے لیے نایلان کے سلنگ کے ساتھ کرین کے ذریعے بھری ہوئی ہے۔
شپنگ کا طریقہ- پلیٹ کے طول و عرض کے مطابق کنٹینر، بلک برتن، بریک بلک برتن، یا فلیٹ ریک۔
